Caso 03 · Proyecto propio en desarrollo

Generar el plano de fabricación desde el modelo 3D sin dejar que la IA toque la geometría

Un motor en Python que, a partir de una pieza de SolidWorks, crea su plano 2D por la API del programa. Es la base sobre la que irá un asistente de IA.

8/8piezas del banco de pruebas con plano generado

3 vistasalzado, isométrica y sección opcional, con marcas de centro

ISO 273la normativa está en un fichero de datos aparte del código

Tipo: Proyecto propio de aprendizaje y portfolio, iniciado en julio de 2026
Estado: Fase 0 cerrada. Fase 1 en curso: el motor ya genera planos con vistas en las 8 piezas del banco de pruebas. La acotación y la capa de IA son las siguientes fases
Autoría: Propia. Desarrollado con agentes de IA (Claude Code y Codex) bajo mi especificación y verificación

El problema

Pasar de un modelo 3D a un plano de fabricación es trabajo repetitivo de oficina técnica: colocar vistas, elegir escala, acotar, rellenar el cajetín y exportar. Si se le pide a un modelo de lenguaje que lo haga moviendo la geometría, el resultado no es fiable ni repetible.

Qué hice

Antes de programar, extraje los criterios de delineación de planos reales y elegí el banco de pruebas midiendo las piezas, no por su nombre.
Construí, dirigiendo a Codex y Claude, un motor en Python que maneja SolidWorks por su API COM: crea el plano en una maqueta A3 fija, coloca el alzado con escala 1:1 preferente, la isométrica con su propia escala y las marcas de centro, sin invadir el cajetín, y lo exporta a PDF.
Los agujeros de paso según ISO 273 están en un fichero de datos, no repartidos por el código.
Para la capa de IA fijé una regla: la IA solo traducirá la intención a un JSON con un esquema cerrado, el motor lo ejecutará y las señales de verificación (reconstrucción, errores legibles, comprobación de norma) volverán a la IA para que se corrija. La IA nunca hará llamadas directas a la geometría.

Lo que se torció y cómo lo resolví

Las vistas se salían del marco por el margen izquierdo. Corregí el cálculo del área útil.
Las isométricas salían demasiado pequeñas porque su tamaño se estimaba como si fueran un cuadrado. Corregí la estimación.
La detección de taladros fallaba con un error DISP_E_MEMBERNOTFOUND de la API COM. Se localizó la causa y se corrigió.
La vista de sección no sirve en todas las piezas, así que pasó a ser opcional (--con-seccion) en lugar de ponerse por defecto.

Resultado actual

Así sale hoy un plano del motor, sin intervención manual. Todavía no lleva cotas ni el cajetín relleno: es el punto de partida de la siguiente fase.

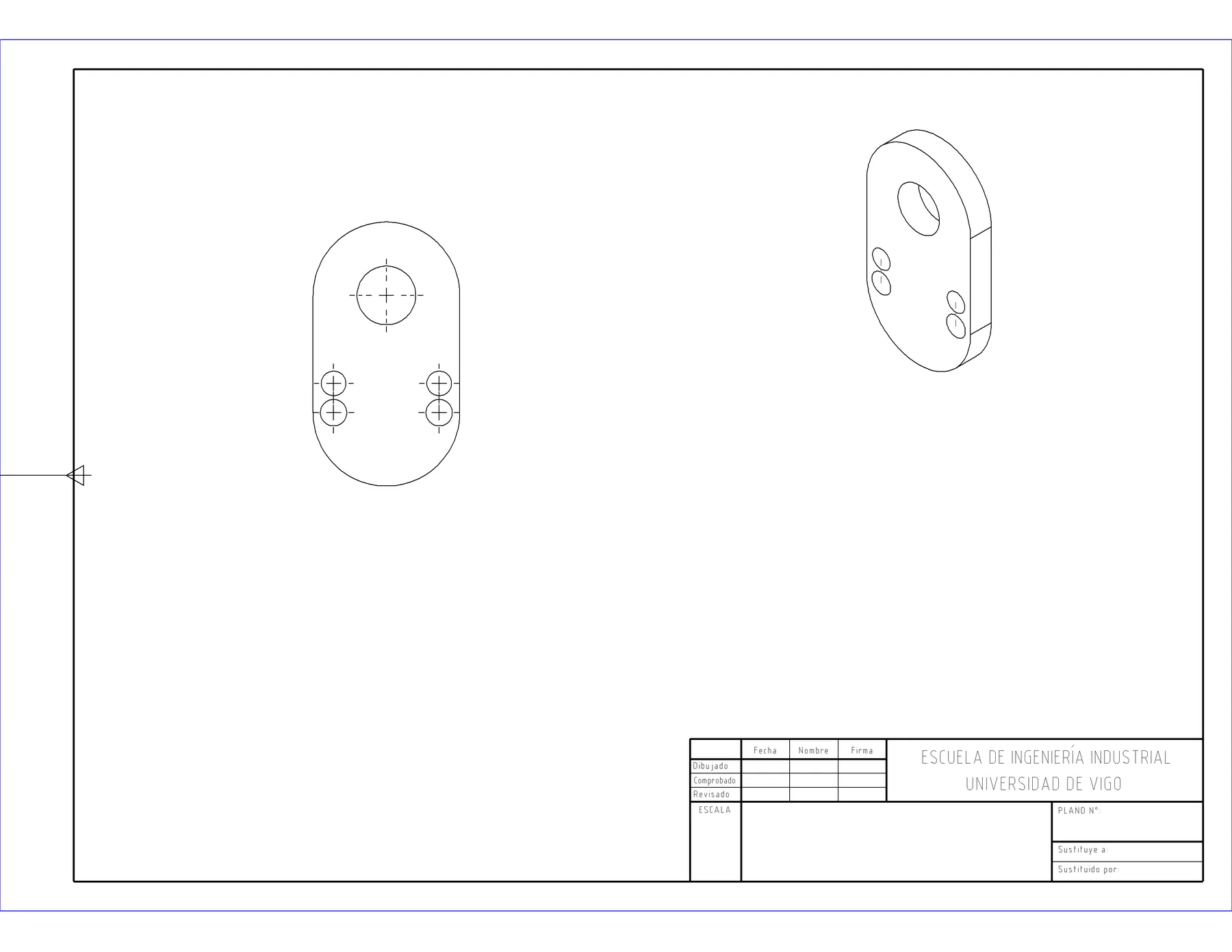

Plano 2D generado por el motor para la pieza enlace de bieletas, con alzado, isométrica y marcas de centro — Enlace de bieletas, plano generado por el motor.

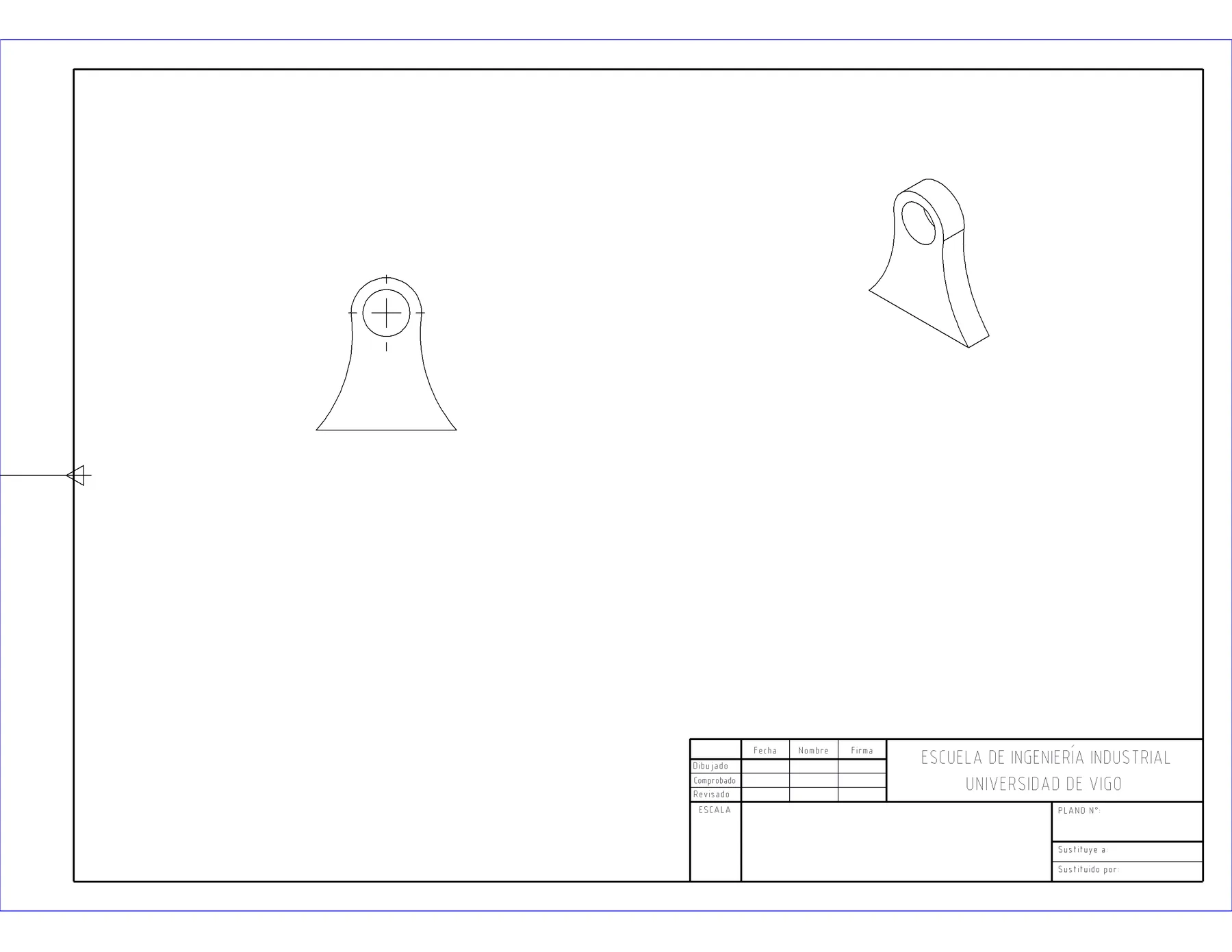

Plano 2D generado por el motor para la pieza soporte de caliper — Soporte de caliper, plano generado por el motor.

Limitaciones y siguiente paso

Falta la acotación automática, el relleno del cajetín, la lista de materiales y la exportación a DXF.
Siguiente paso: acotar según norma y, después, manejar el motor en lenguaje natural mediante MCP.

Herramientas

Python
SolidWorks API (COM)
pywin32
Claude Code
Codex
ISO 273
